电缆类型及电缆敷设的规定

电缆类型及电缆敷设的规定

在现代社会，电缆如同人体的血管和神经，承担着传输电力与信号的重任，广泛应用于能源、通信、工业、建筑等各个领域。由于应用场景的多样性和复杂性，电缆也衍生出了丰富的种类，每种都有着独特的结构、特性和适用范围。了解电缆的分类及其适用范围，不仅有助于专业人士在工程中做出正确选择，也能让大众对生活中无处不在的电缆有更深入的认识。

一、电力电缆：能源动脉

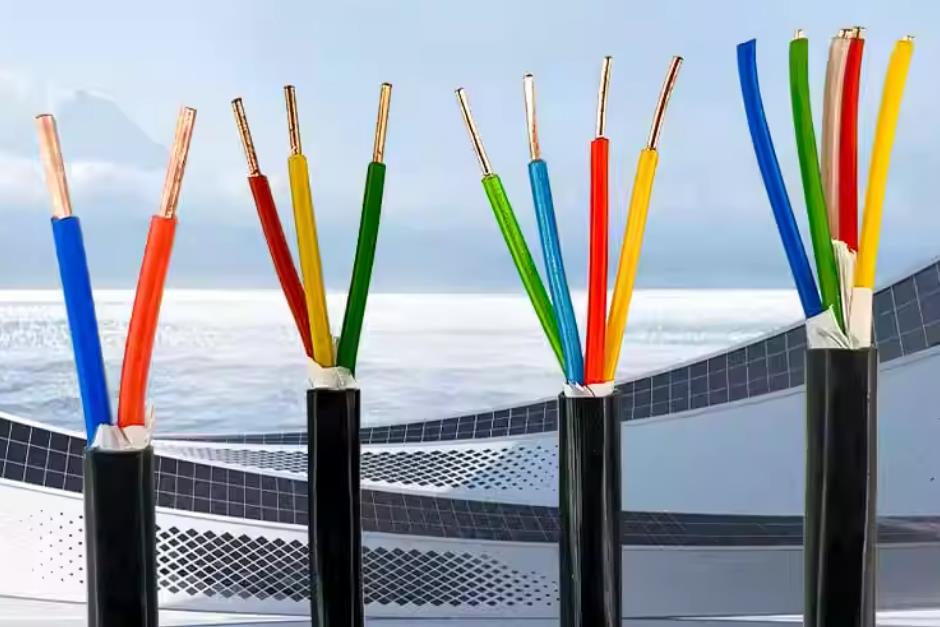

电力电缆是用于传输和分配电能的电缆，在电网建设、工厂供电、城市照明等领域发挥关键作用，依据绝缘材料不同，可分为以下几种:

1.1、交联聚乙烯绝缘电力电缆（XLPE）：交联聚乙烯绝缘电力电缆是当下使用最广泛的电力电缆之一。它具有优异的电气性能，绝缘电阻高、介质损耗低，能有效减少电能传输过程中的损耗、其机械性能良好，耐热性强，允许工作温度较高，可达90℃，这使得它在传输大容量电能时表现出色。这种电缆适用于城市电网的中低压输电线路，如1kV、10kV、35kV的配电网，在高层建筑的供电系统中也极为常见，能够满足建筑物内大量的电力需求。

1.2、油纸绝缘电力电缆：油纸绝缘电力电它分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP），UTP价格便宜，施工方便，广泛应用于建筑物内的综合布线系统，如办公室、家庭的网络布线，可满足百兆、千兆以太网的数据传输需求；STP则在UTP的基础上增加了金属屏蔽层，抗干扰

能力更强，常用于电磁环境复杂的场所，如工业厂区的通信网络。

1.3同轴电缆：同轴电缆由内导体、绝缘层、外导体和护套组成，内导体和外导体同轴布置。它具有良好的屏蔽性能，能有效抵御外界干扰，传输带宽较宽，曾经在有线电视网络中广泛应用，用于传输电视信号。在早期的计算机网络中，同轴电缆也作为主要的传输介质之一，

以太网。随着光纤通信的发展，同轴电缆在一些领域的应用逐渐减少，但在某些特定的短距离传输场景和有线电视网络的部分环节仍有使用。

1.4、光纤电缆：光纤电缆简称光缆，它以光导纤维为传输介质，利用光的全反射原理来传输信号。光缆具有传输速度快、容量大、衰减小、抗电磁干扰能力强等优点，现代通信的骨干传输介质。它广泛应用于长途通信干线，如跨越城市、国家之间的通信线路；在城域网和接入网中也大量使用，实现高速宽带接入，满足人们对高清视频、在线游戏、云计算等大数据量业务的需求。

1.5、控制电缆：工业神经

控制电缆主要用于传输控制信号，连接各种电气设备的控制系统，在工业自动化、电力系统二次回路等领域不可或缺:

1.6、聚氯乙烯绝缘控制电缆（KVV）：聚氯乙烯绝缘控制电缆是最常见的控制电缆类型，具有良好的电气性能和机械性能，耐酸碱、耐腐蚀，价格相对较低。它适用于一般工业自动化控制系统，如工厂的生产线控制、动力设的控制等，可传输模拟量信号、开关量信号等。

1.7、交联聚乙烯绝缘控制电缆（KYJVP）：交联聚乙烯绝缘控制电缆的绝缘性能比聚氯乙烯绝缘控制电缆更优异，能承受较高的工作温度，抗干扰能力强，常用于对信号传输可靠性要求较高的场合，如电力变电站的保护和控制系统，大型化工企业的自动化控制网络，确保在复杂电磁环境下控制信号的准确传输。

1.8、特种电缆：特殊场景的得力助手特种电具有特殊性能和特殊结构的电缆，满足特殊环境和特殊应用的需求：防火电缆：防火电缆具有在火灾发生时不燃烧或延缓燃烧的特性，能保证在情况下一定时间内的正常供电。它常用于对消防安全要求极高的场所，如高层建筑的消防系统、医院的手术室、数据中心等，确保在紧急情况下关键设备的电力供应，为人员疏散和消防救援争取时间。

1.9、耐寒电缆：耐寒电缆在低温环境下仍能保持良好的柔韧性和电气性能，适用于寒冷地区的户外电气设备连接，如极地科考站的供电线路、北方寒冷地区的风力发电场内部电缆，保证设备在低温条件下正常运行。

1.10耐高温电缆：耐高温电缆可在高温环境下稳定工作，如冶金工业的高温炉旁、航空航天设备中的电气连接等，能承受高温而不影响其性能，确保设备在高温工况下的可靠运行。电缆的分类丰富多样，每种电缆都凭借自身特性在各自适用的领域发挥关键作用。随着科技的不断进步，电缆技术也在持续创新，未来将不断涌现出性能更优、更适应复杂需求的新型电缆，为各行业发展提供坚实支撑。

二、电缆敷设注意事项

电缆敷设是一项较为复杂且关键的工作，以下是一些注意事项：

2.1、施工前准备

2.1.1、检查电缆：仔细检查电缆的型号、规格是

否符合设计要求，外观有无损伤、压扁、扭曲等情况，同时测量电缆的绝缘电阻,确保其绝缘性能良好。

2.1.2、准备工具和材料：根据敷设方式和电缆规

格，准备好相应的敷设工具，如电缆放线架、滑轮、牵引绳等，以及保护材料，如电缆保护管、防火堵料等。

2.1.3规划路径：合理规划电缆敷设路径，尽量

避开高温、潮湿、易受机械损伤的场所，同时考虑便于施工和日后维护。敷设过程中

2.1.4、电缆弯曲半径：敷设时应严格控制电缆的

弯曲半径，避免过度弯曲造成电缆绝缘层和导体损伤。不同半刑的电缆有不同的最小弯曲半径要求，，例如，交联聚乙烯绝缘电力电缆的最小弯曲半径一般为电缆外径的15倍。

2.1.5、牵引速度和力度：采用机械牵引时，要控

制好牵引速度和力度，防止电缆受到过大拉力而损坏。牵引速度不宜超过15m/min，且应根据电缆的长度、重量和敷设路径的复杂程度合理选择牵引设备的功率。

2.16、电缆排列：多根电缆敷设时，应排列整齐，避免交叉重叠。电缆之间应保持一定的间距，以利于散热和维护。例如，在电缆沟或桥架内敷设时，电力电缆和控制电缆应分层布置，不同电压等级的电缆也应分开敷设。

2.1.7、保护措施：电缆穿过墙壁、楼板或道路等

易受机械损伤的部位时，应穿保护管进行保护。保护管的内径应不小于电缆外径的1.5倍，且应保证保护管的两端光滑无毛刺，防止划伤电缆。

敷设后。

2.1.8、固定电缆：电缆敷设完成后，应及时进行

固定，防止电缆因外力作用而移动。在电缆沟内

每隔一定距率应设罟电缆古想因外力作用而移动。在电缆沟内，每隔一定距离应设置电缆支架，将电缆固定在支架上；在桥架内，电缆应每隔2m-3m进行绑扎固定。

2.1.9、绝缘测试：再次对电缆进行绝缘电阻测

试，检查敷设过程中是否对电缆绝缘造成破坏。测试结果应符合相关标准要求，否则应查找原因并进行处理。

2.2、做好标识：在电缆的两端、中间接头处、转弯处等位置应设置清晰的标识牌，注明电缆的型号、规格、起点、终点等信息，以便于日后的维护和管理。

2.21、防火封堵：对电缆贯穿的孔洞、缝隙等进

行防火封堵，防止火灾时火焰和烟气通过

电缆通道蔓延。可采用防火堵料、防火包等材料进行封堵，封堵应严密可靠。

三、电缆验收标准

电缆验收涉及多个方面，以下是一些主要的验收标准：

3.1资料验收

3.1.1、检查电缆的产品质量证明文件，包括合格

证、质量检验报告等，确保电缆符合相关国家标准和行业标准。

3.1.2、查看电缆的敷设记录、绝缘电阻测试记录

等施工过程中的技术资料，确认施工过程符合规范要求。

3.2、外观验收

3.2.1检查电缆表面应光滑、平整，无明显的划

伤、压扁、扭曲、变形等缺陷，外护套应无破损、龟裂等现象。

3.2.2、电缆的标识应清晰、齐全，包括型号、规

格、电压等级、长度、生产厂家等信息，标识应耐磨损、耐腐蚀，在电缆使用期内不易脱落或模糊。尺寸规格验收。测量电缆的外径、导体直径等尺寸，应符合产品标准和设计要求。对于多芯电缆，各芯线的绝缘厚度、线芯直径应均匀一致。

3.2.3、检查电缆的长度，应与合同约定或设计要求相符，误差应在允许范围内。

3.3电气性能验收

3.1.1进行绝缘电阻测试，使用绝缘电阻测试仪

测量电缆各芯线之间、芯线与外皮之间的绝缘电阻，其值应符合相关标准规定。例如，对于1kV及以下的电缆，绝缘电阻一般不低于10MΩ。

3.1.2、进行耐压试验，按照规定的试验电压和时

间对电缆进行交流耐压或直流耐压试验，试验过程中电缆应无击穿、闪络等异常现象。例如，10kV交联聚乙烯绝缘电力电缆的交流耐压试验电压一般为22.5kV，试验时间为5分钟。

3.2安装工艺验收

检查电缆的敷设路径是否符合设计要求，电缆排列是否整齐，固定是否牢固，电缆的弯曲半径是否满足规定。

检查电缆中间接头和终端头的制作工艺，应密封良好，无渗漏现象，连接牢固，接触电阻小，绝缘性能良好。防火封堵验收

检查电缆贯穿孔洞、电缆沟、桥架等部位的防火封堵是否严密，防火封堵材料的使用是否符合要求，封堵是否牢固可靠，能有效阻止火灾蔓延。

四、电缆敷设及验收规范标准依据

4.1、国家标准

4.1.1、《电气装置安装工程电缆线路施工及验收标准》（GB 50168-2018）：这是电缆线路施工及验收的重要标准，规定了电缆及附件的运输与管、电缆线路附属设施的施工、电缆敷设、电缆线路防火阻燃设施施工、工程交接验收等方面的要求。

4.2《电力工程电缆设计标准》（GB 50217-2018）：对电缆的选型、敷设方式、电缆通道的设计等作出规定，为电缆敷设提供设计依据。

4.3《电力设计总规范》（GB 50293-2015）：制定了电缆敷设工程的设计规范和验收准则。

4.3行业标准

·《110kV及以下电力电缆线路工程施工及验

收规范》（DL/T 5470-2016）：针对110kV及以下电力电缆线路工程，对电缆铺设、接头制作等关键工艺提出详细要求。
